Πώς να υπολογίσετε την απαίτηση αέρα για το DTH Hammer σας - News

(Πρακτικός οδηγός για εργολάβους γεωτρήσεων νερού)

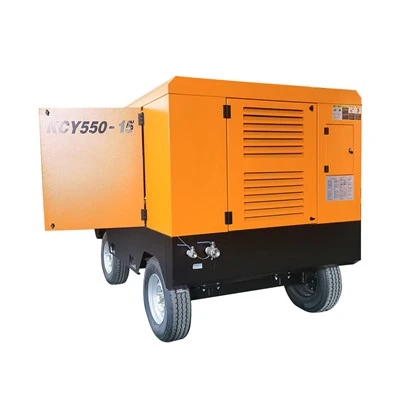

Η επιλογή του σωστού βιδωτού αεροσυμπιεστή ντίζελ για διάτρηση DTH δεν είναι εικασία.

Είναι υπολογισμός.

Πολλοί εργολάβοι ελέγχουν μόνο την πίεση (bar) και αγνοούν τη ροή αέρα (m³/min).
Γι' αυτό η γεώτρηση γίνεται αργή σε βαθύτερα επίπεδα.

Σε αυτόν τον οδηγό, εξηγούμε πώς να υπολογίσετε την απαίτηση αέρα για το σφυρί DTH σας βήμα προς βήμα.

Εάν είστε νέος στα συστήματα DTH, μπορείτε πρώτα να διαβάσετε:
👉 Πώς λειτουργεί πραγματικά η διάτρηση DTH

1️⃣ Κατανοήστε τις δύο κρίσιμες παραμέτρους

Κάθε σφυρί DTH απαιτεί:

Πίεση εργασίας (bar ή psi)

Κατανάλωση αέρα (m³/min ή CFM)

Η πίεση καθορίζει τη δύναμη κρούσης.
Η ροή αέρα καθορίζει τη συχνότητα κρούσης και την απόδοση έκπλυσης.

Και τα δύο πρέπει να είναι επαρκή.

2️⃣ Ελέγξτε τις προδιαγραφές κατασκευαστή Hammer

Κάθε μοντέλο σφυριού έχει ένα φύλλο τεχνικών δεδομένων που δείχνει:

Συνιστώμενο εύρος πίεσης

Κατανάλωση αέρα σε διαφορετικές πιέσεις

Παράδειγμα (τυπικό σφυρί 4 ιντσών):

Πίεση Εργασίας	Κατανάλωση αέρα
14 bar	9–10 m³/λεπτό
17 bar	11–12 m³/λεπτό

Σπουδαίος:

Η κατανάλωση αέρα αυξάνεται όταν αυξάνεται η πίεση.

3️⃣ Προσαρμογή για το βάθος διάτρησης

Όσο πιο βαθιά είναι η τρύπα, τόσο μεγαλύτερη είναι η απώλεια αέρα λόγω:

Τριβή σωλήνων

Πτώση πίεσης

Διαρροή

Γενικός κανόνας:

Προσθέστε 10–15% επιπλέον χωρητικότητα αέρα για κάθε 100 μέτρα βάθους πέραν των 100 μέτρων.

Παράδειγμα:

Βάθος στόχου: 200μ
Απαίτηση βάσης: 12 m³/min

Συνιστώμενη χωρητικότητα συμπιεστή:

12 × 1.15=13.8 m³/min ελάχιστο

Για περιθώριο ασφαλείας → επιλέξτε 14–15 m³/min

4️⃣ Προσαρμογή για σκληρότητα βράχου

Οι πιο σκληροί σχηματισμοί απαιτούν:

Υψηλότερη πίεση εργασίας

Πιο σταθερή ροή αέρα

Εάν κάνετε διάτρηση σε:

Γρανίτης

Βασάλτης

Σκληρός ασβεστόλιθος

Θα πρέπει να επιλέξετε έναν συμπιεστή που λειτουργεί κοντά στο ανώτερο εύρος πίεσης του σφυριού.

Χαμηλή πίεση σε σκληρό βράχο=ασθενής κρούση + αργή διείσδυση.

(Εάν η ταχύτητα διάτρησης είναι ήδη χαμηλή, βλ.
👉 Γιατί η διάτρηση DTH είναι αργή - 90% των περιπτώσεων, ο βιδωτός αεροσυμπιεστής ντίζελ είναι λάθος)

5️⃣ Γρήγορη αναφορά: Τυπική απαίτηση αέρα κατά μέγεθος σφυριού

Μέγεθος σφυριού	Συνιστώμενη πίεση	Εύρος ροής αέρα
3 ιντσών	14–15 bar	6–8 m³/λεπτό
4 ιντσών	15–17 bar	10–13 m³/λεπτό
5 ιντσών	17–20 bar	14–18 m³/λεπτό
6 ιντσών	20–25 bar	18–25 m³/λεπτό

Αυτές είναι γενικές τιμές πεδίου.
Πάντα επιβεβαιώστε με τις πραγματικές προδιαγραφές του σφυριού.

6️⃣ Γιατί δεν αρκεί η "Ακριβής αντιστοίχιση".

Πολλοί εργολάβοι επιλέγουν έναν συμπιεστή που ανταποκρίνεται στην ελάχιστη απαίτηση.

Αυτό είναι επικίνδυνο.

Χρειάζεστε επιπλέον χωρητικότητα για:

Αύξηση βάθους

Διαρροή αέρα

Συνθήκες υψηλής θερμοκρασίας

Φορέστε με την πάροδο του χρόνου

Οι μικροσυμπιεστές προκαλούν:

Μειωμένος ρυθμός διείσδυσης

Υψηλή κατανάλωση καυσίμου ανά μέτρο

Αστάθεια σφύρας

7️⃣ Απλός τύπος υπολογισμού

Βήμα 1: Ελέγξτε την κατανάλωση αέρα του σφυριού στην πίεση λειτουργίας
Βήμα 2: Προσθέστε περιθώριο ασφαλείας 10–20%.
Βήμα 3: Προσθέστε συντελεστή διόρθωσης βάθους
Βήμα 4: Επιβεβαιώστε ότι ο συμπιεστής μπορεί να παρέχει ονομαστική ροή σε ονομαστική πίεση συνεχώς

Τελικός κανόνας:

Ονομαστική ροή συμπιεστή σε πίεση λειτουργίας Μεγαλύτερη ή ίση με το 120% της κατανάλωσης αέρα σφύρας

Αυτό εξασφαλίζει σταθερή διάτρηση.

8️⃣ Παράδειγμα Υπολογισμού

Σφυρί: 5 ίντσες
Προτείνεται: 17 bar
Κατανάλωση αέρα: 15 m³/min

Βάθος: 250μ

Βήμα 1: Βασικός αέρας=15 m³/min
Βήμα 2: Προσθέστε 15% συντελεστή βάθους → 17.25
Βήμα 3: Προσθέστε περιθώριο ασφαλείας 10% → ~19 m³/min

Προτεινόμενος συμπιεστής:

17–18 bar
19–20 m³/λεπτό

Αυτό εξασφαλίζει αποτελεσματική διάτρηση.

Σύναψη

Ο σωστός υπολογισμός του αέρα επηρεάζει άμεσα:
