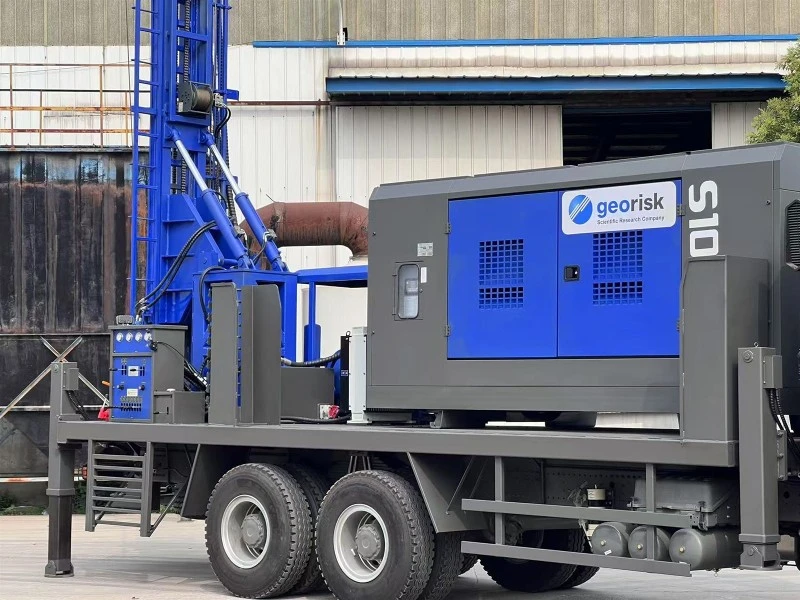

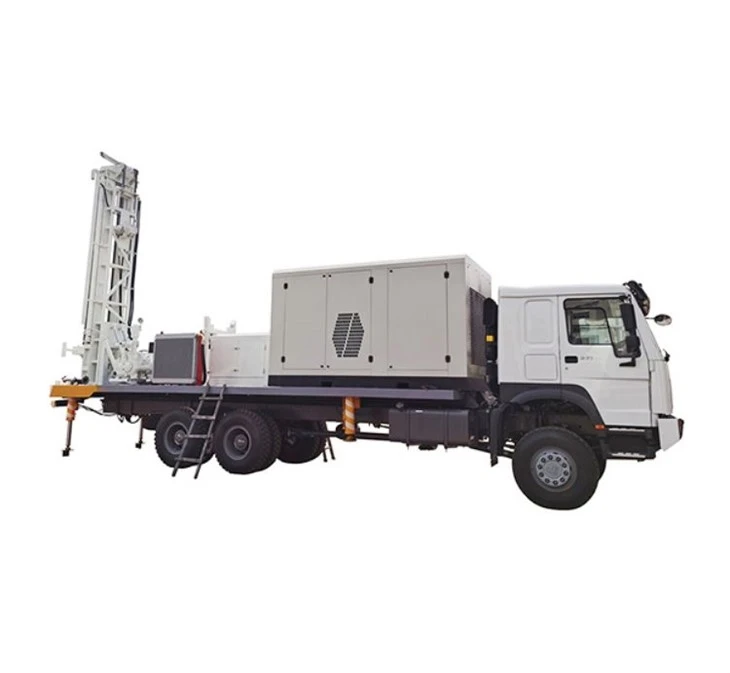

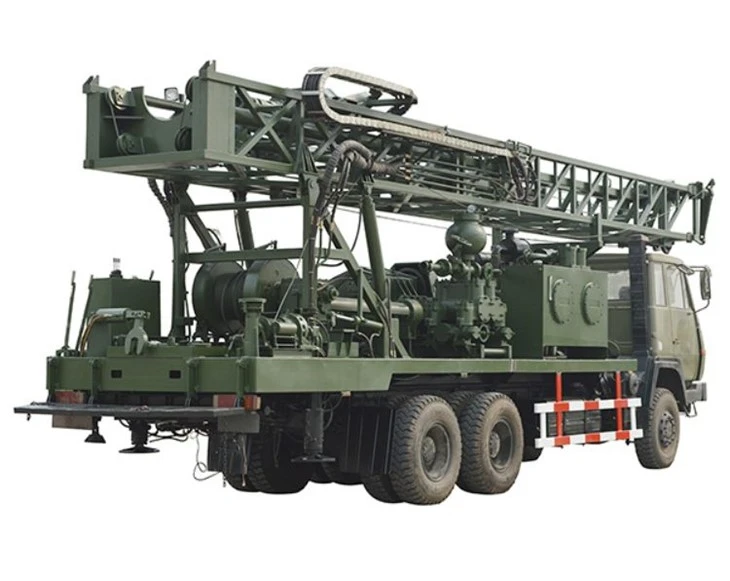

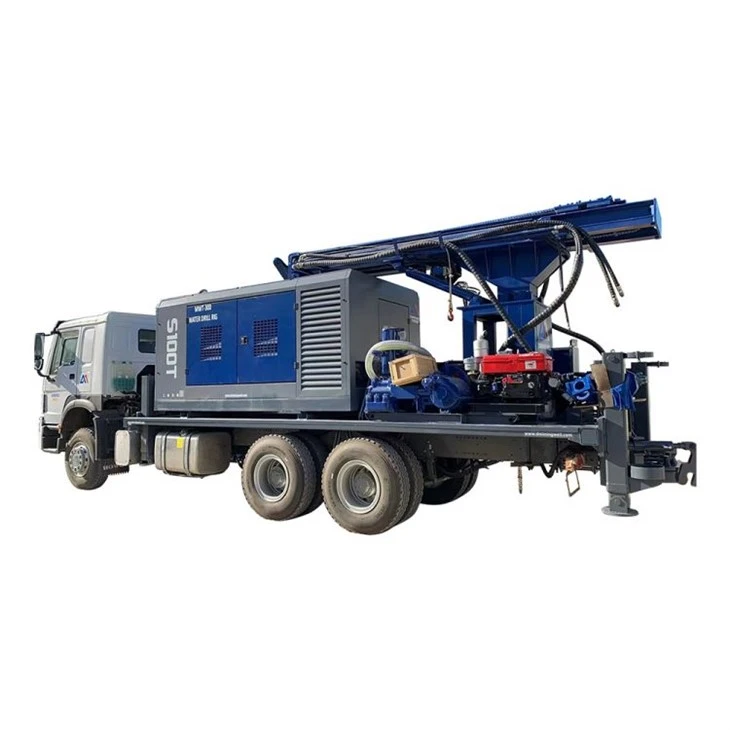

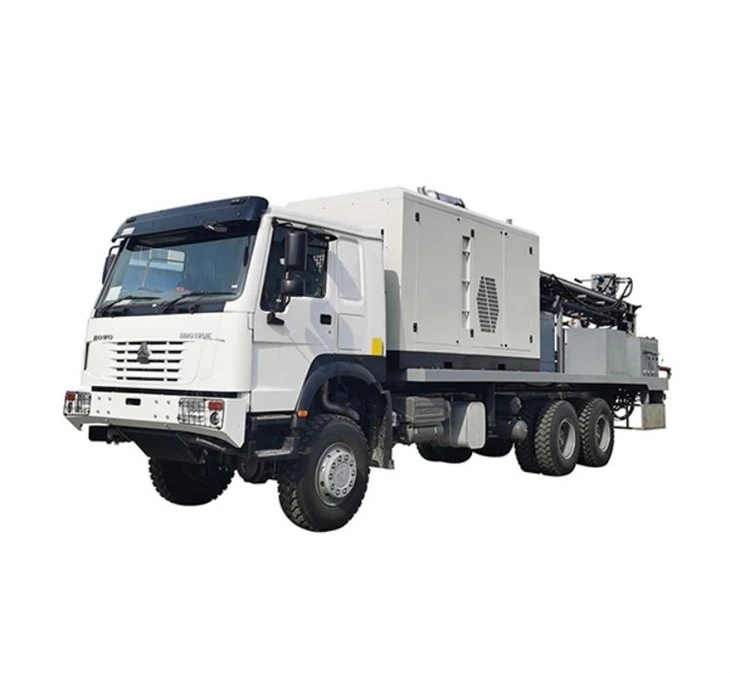

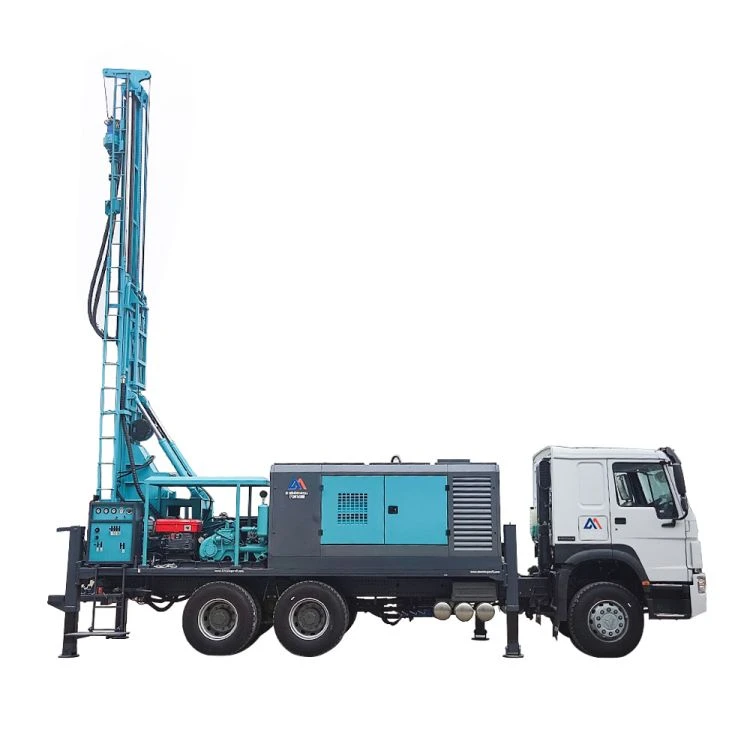

Εξοπλισμός γεώτρησης νερού γεωτρήσεων σε φορτηγό





Τεχνικές Παράμετροι	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Βάθος τρυπήματος (m)	180	250	280	350	400	500	680	800
Διάμετρος τρυπανιού (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Εξοπλισμένος κινητήρας	Yuchai 65kW ή PTO	Yuchai 70kW ή PTO	Yuchai 75kW ή PTO	Yuchai 92kW ή PTO	DEUTZ 103kW ή PTO	Yuchai 118kW ή PTO	Cummins 154 kW ή PTO	Cummins 194 kW ή PTO
Τροφοδοσία (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Μήκος σωλήνα διάτρησης (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Ταχύτητα ταλάντευσης (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Ροπή ταλάντευσης (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Ανυψωτική δύναμη εξέδρας (T)	12	14	17	18	25	26	30	36







Ικανότητα

Διάμετρος οπής: 140 – 325 mm (51/2 ίντσες – 13 ίντσες)

Μέγιστο βάθος: 250 μέτρα @ 203 mm (8 ίντσες) διάμετρος

Μέθοδος διάτρησης: DTH και περιστροφική διάτρηση



Πρωτοστάτης

Επιλογή 1: Χρησιμοποιήστε σύστημα PTO και χρησιμοποιήστε κιβώτιο ταχυτήτων για να λάβετε ισχύ από τον κινητήρα του φορτηγού (290hp/336hp/371hp) για να οδηγήσετε το υδραυλικό σύστημα.

Επιλογή 2: Ατομική διαμόρφωση της εξέδρας με κινητήρα ντίζελ 75 kw.



Δομή πλατφόρμας

Συγκολλημένη χαλύβδινη κατασκευή βαρέως τύπου I και C επικαλυμμένη με πλάκες τριψίματος 5mm



Συναρμολόγηση ιστού

Η σύνθετη μπούμα τρυπανιού ανυψώνεται με διπλούς κυλίνδρους, αυξάνοντας τη δύναμη ανύψωσης και μειώνοντας τις διαστάσεις μεταφοράς.

Συνολικό μήκος ιστού: 8000 mm

Περιστρεφόμενη διαδρομή κεφαλής: 6600 mm

Χειρισμός ράβδου: 6 m

Άνοιγμα συγκεντρωτή: 14 ίντσες (355 mm)

Κύλινδροι ανύψωσης ιστού: Ο ιστός ανυψώνεται με δύο υδραυλικούς κυλίνδρους



Σύστημα τροφοδοσίας

1 x υδραυλικός κύλινδρος διπλής ενέργειας με σύστημα περιέλιξης σχοινιού 1:3

Δύναμη έλξης: 17 τόνοι

Δύναμη έλξης: 10 – 110 τόνοι

Ταχύτητα ανύψωσης: 25 m/min

Ταχύτητα κατεβάσματος: 30 m/min



Συγκρότημα περιστρεφόμενης κεφαλής

Αυτοαναπτυγμένο σώμα από χάλυβα με μείωση του κιβωτίου ταχυτήτων και λίπανση λουτρού λαδιού, που κινείται από δύο υδραυλικούς κινητήρες.

Μέγιστη ροπή: 6000 Nm

Ταχύτητα: 66 – 135 rpm λεπτός έλεγχος



Υδραυλικό σύστημα

2 x μετρητικές αντλίες για τροφοδοσία και περιστροφή

1 x δοσομετρική αντλία για αντλία λάσπης

3 x μετρητικές αντλίες για υδραυλικό ψυγείο, βοηθητική λειτουργία και μικροτροφοδοσία.

Μέγιστη πίεση συστήματος: 2900 psi (200 bar)

Ψύκτη υδραυλικού λαδιού: 70 gpm

Χωρητικότητα δοχείου υδραυλικού λαδιού: 600 λίτρα



Πίνακας ελέγχου

Ο κεντρικός πίνακας ελέγχου βρίσκεται στο πίσω μέρος της μονάδας με εύκολη πρόσβαση στο πάτωμα του τρυπανιού και είναι εξοπλισμένος με όλα τα απαραίτητα όργανα, συστήματα ελέγχου και διακόπτες έκτακτης ανάγκης. Παρέχεται συσκευή κλειδώματος για τη διασφάλιση της ασφάλειας του πίνακα ελέγχου.



Κλειδί αφαίρεσης

Παρέχονται 4 x υδραυλικοί γρύλοι οριζοντίωσης για γρήγορη ρύθμιση και οριζοντίωση των υποδοχών, εξοπλισμένοι με τηλεσκοπικούς οδηγούς βαρέως τύπου. Οι βαλβίδες αντεπιστροφής ασφάλισης παρέχονται για ασφάλεια και έχουν επαρκή φέρουσα ικανότητα.



Αντλία έγχυσης νερού/αφρού (προαιρετικά)

Τριπλή αντλία έγχυσης νερού υδραυλικά με τα απαραίτητα εξαρτήματα, ρυθμιστή πίεσης, ρυθμιστή ροής, βαλβίδα ελέγχου και φίλτρο αναρρόφησης.

Μέγιστη ροή: 80 lpm

Μέγιστη Πίεση: 40 kg/τ.εκ

Εναλλάκτης μονής ράβδου: Χειροκίνητος εναλλάκτης μονής ράβδου για σύνδεση ράβδου τρυπανιού στην περιστρεφόμενη κεφαλή

Βαρούλκο: Βοηθητικό βαρούλκο με υδραυλική λειτουργία για φόρτωση ράβδου τρυπανιού στον εναλλάκτη ράβδων με ανυψωτική ικανότητα 5 τόνων.



Μηχανή Συγκόλλησης

Ο υδραυλικά κινούμενος εναλλάκτης συγκόλλησης χωρίς ψήκτρες είναι διαθέσιμος για συγκόλληση περιβλήματος

Συνιστώμενο μέγεθος ηλεκτροδίου: 2,5 mm έως 5 mm μόνο

Ρεύμα συγκόλλησης: 300 αμπέρ @ 60% κύκλος λειτουργίας

Προαιρετική μονοφασική: 6.0 kVA @ 220v, 50 Hz



Λιπαντήρας γραμμής αερίου

Διατίθεται ενσωματωμένος λιπαντήρας τύπου Venturi θετικής δράσης για λίπανση σφυριών κάτω οπών.

Χωρητικότητα δεξαμενής καυσίμου: 15 λίτρα

Πίεση λειτουργίας: 350 psi



Συνιστώμενος αεροσυμπιεστής

Κανένα

Χωρητικότητα αεροσυμπιεστή:

Κινητήρας 1100CFM – 25 BAR – 309 kW

Κινητήρας 900CFM – 22 BAR – 228 kw



Αντλία λάσπης

Υδραυλική αντλία λάσπης BW 250

Διαδρομή: 4″ (100 mm)

Ισχύς κινητήρα: 15 Kw

Κυβισμός (συνιστώμενη μέγιστη): 250L/min

Μέγιστη πίεση λειτουργίας: 2,5Mpa

Πρόσθετα αξεσουάρ: Φως νύχτας, εργαλειοθήκη, βάση για σφυρί

Εγχειρίδιο χρήστη: Εγχειρίδιο λειτουργίας, συντήρησης και ανταλλακτικών



Επιλογές φορτηγών

Φορτηγό SINO HOWO: 6*4/6*6/8*4

Φορτηγό Dongfeng: 6*4/6*6/8*4

Φορτηγό Shaanxi: 6*4/6*6/8*4







Το γεωτρύπανο γεωτρήσεων που τοποθετείται σε φορτηγό είναι ένα προσαρμοσμένο προϊόν που οι πελάτες μπορούν να προσαρμόσουν σύμφωνα με τις πραγματικές τους ανάγκες.
