Τι είναι ένα μπουλόνι αγκύρωσης με αυτοδιάτρηση;
A Μπουλόνι αγκύρωσης με αυτοδιάτρησηείναι μια χαλύβδινη ράβδος με κοίλο σπείρωμα που χρησιμεύει και ως ράβδος τρυπανιού και ως ράβδος αγκύρωσης. Κατά τη διάτρηση, ο ενέματα ρέει μέσω του κοίλου πυρήνα, συνδέοντας την άγκυρα απευθείας με τον περιβάλλοντα σχηματισμό.
Το σύστημα χρησιμοποιείται ευρέως μαζί με εξοπλισμό γεώτρησης όπως π.χερπυστριοφόροι γεωτρήσειςκαιαεροσυμπιεστές

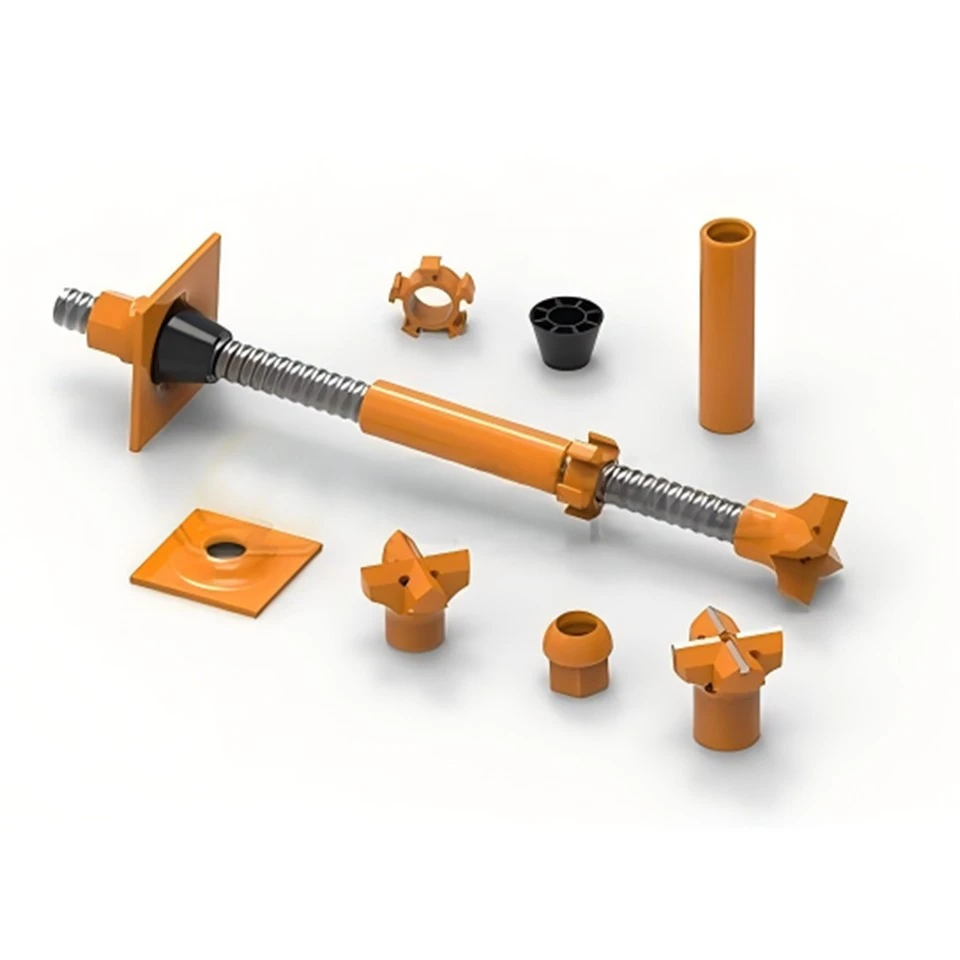

Εξαρτήματα του συστήματος αγκύρωσης αυτοδιάτρησης
Ένα πλήρες σύστημα SDA αποτελείται από:
Hollow Anchor Bar
Διατίθεται σε T30 / T40 / T45 / T52 / T73 / T76.
Τρυπάνια
Οι διαφορετικές συνθήκες εδάφους απαιτούν διαφορετικά bits:
Κομμάτια καρβιδίου
Πήλινα κομμάτια
Διασταυρούμενα κομμάτια
Μύτες φτερών
Ζεύκτες & Παξιμάδια
Χρησιμοποιείται για επέκταση και τάνυση ράβδου.
Πλάκες ρουλεμάν
Παρέχει στήριξη στην επιφάνεια.
Εξαρτήματα έγχυσης ενέματος
Βασικά χαρακτηριστικά του μπουλονιού αγκύρωσης Dminingwell Self Drilling Anchor
① Κατασκευή ενός-βήματος – Δεν απαιτείται περίβλημα
Αυτό το χαρακτηριστικό το καθιστά ιδιαίτερα κατάλληλο για μαλακό ή χαλαρό έδαφος που καταρρέει εύκολα.
② Υψηλή χωρητικότητα φορτίου
Τα συνεχή εξωτερικά σπειρώματα παρέχουν εξαιρετική αντοχή σε εφελκυσμό, ικανοποιώντας τις απαιτήσεις ενίσχυσης θεμελίωσης και στήριξης βράχου.
③ Κοίλος πυρήνας για αρμολόγηση
Εξασφαλίζει πλήρες γέμισμα και ισχυρή συγκόλληση.
④ Μεγάλη γκάμα τρυπανιών
Κατάλληλο για άμμο, χαλίκι, ξεπερασμένο βράχο, σπασμένα πετρώματα και μικτούς σχηματισμούς.
⑤ Προαιρετική αντιδιαβρωτική-Προστασία
Γαλβανισμός εν θερμώ
Εποξειδική επίστρωση
Διπλή αντιδιαβρωτική προστασία
Τεχνικές παράμετροι (Παραδείγματα μοντέλων)
1. Hollow Anchor Bar
| Εικών | Μοντέλο | Αντοχή εφελκυσμού (kN) | Αντοχή διαρροής (kN) | Επιμήκυνση (%) | Σημειώσεις |
|---|---|---|---|---|---|
| (εικών) | HER25N | 200 | 150 | 8 | Το αριστερό-το δεξιό νήμα-μπορεί να προσαρμοστεί |
2. Τρυπάνια
| Εικών | Τύπος | Μοντέλο | Διάμετρος (mm) | Κατάλληλες συνθήκες εδάφους |
|---|---|---|---|---|
| (εικών) | Σταυρωτό Ατσάλι | HSR25/42 | 42 | Λασπόπετρα, χαλίκι, κιμωλία, ασβεστόλιθος, αργιλώδες έδαφος, τεχνητό γέμισμα, ασθενές σκυρόδεμα |
| (εικών) | Διασταυρούμενη μπιτ καρβιδίου | HSR25/42 | 42 | Μαλακός-μέτριος βράχος, χαλίκι με κροκάλες, σπασμένος βράχος, μη οπλισμένο σκυρόδεμα |
| (εικών) | Κουμπί Ατσάλι | HSR25/42 | 42 | Σπασμένοι σχηματισμοί, μαλακός ψαμμίτης, ασβεστόλιθος, χαλίκι, στρώματα μαλακών βράχων |
| (εικών) | Μπιτ καρβιδίου κουμπιού | HSR25/42 | 42 | Μαλακός-μέτριας φθοράς βράχος, στρώματα λιθόστρωτων, τούφος, φυλλίτης, ηφαιστειακό πέτρωμα |
3. Ξηροί καρποί
| Εικών | Τύπος | Μοντέλο | Σε όλη την επιφάνεια (mm) | Μήκος (mm) | Σημειώσεις |
|---|---|---|---|---|---|
| (εικών) | Εξάγωνο Παξιμάδι | HER25-L35 | 41 | 35 | Η ισχύς-ταιριάζει με τη συμβατή γραμμή αγκύρωσης |
| (εικών) | Σφαιρικό Παξιμάδι | HER25-L40.5 | 41 | 40.5 | Η ισχύς-ταιριάζει με τη συμβατή γραμμή αγκύρωσης |
4. Πλάκα άγκυρας
| Εικών | Τύπος | Μοντέλο | Μήκος πλευράς (mm) | Πάχος (mm) | Σημειώσεις |
|---|---|---|---|---|---|
| (εικών) | Τετράγωνη πλάκα | HER25-L150-T6 | 150 | 6 | Προσαρμοσμένα μεγέθη διαθέσιμα |
5. Προσαρμογέας τρυπανιού
| Εικών | Μοντέλο | Συμβατό Anchor Bar | Συμβατό Bit | Σημειώσεις |
|---|---|---|---|---|
| (εικών) | SSR25/R32 | R25 | R32 | Επιτρέπει τη σύνδεση μεταξύ ράβδων αγκύρωσης R25 και μεγαλύτερων τρυπανιών R32 |
6. Άλλα αξεσουάρ
| Εικών | Όνομα αξεσουάρ |
|---|---|
| (εικών) | Μανίκι οδηγού |
| (εικών) | Περιστροφικός προσαρμογέας αρμολόγησης |
| (εικών) | Αντάπτορας στελέχους για πνευματικό τρυπάνι βράχου |
| (εικών) | Αντάπτορας στελέχους για υδραυλικό τρυπάνι βράχου |
| (εικών) | Αντάπτορας στελέχους για DTH Hammer |
Εφαρμογές Self Drilling Anchor Bolt
-
Το σύστημα χρησιμοποιείται ευρέως σε:
✔ Κατασκευή σηράγγων & υπόγεια
Για υποστήριξη βράχου, ενίσχυση θόλου και προ-αρμολόγηση.
【: Εξέδρα γεώτρησης σήραγγας】✔ Μεταλλεία & Σπήλαια
Μπουλόνια οροφής, ενίσχυση πλευρικών τοιχωμάτων.
✔ Σταθεροποίηση πρανών & Πρόληψη Κατολισθήσεων
Λειτουργεί αποτελεσματικά σε χαλαρό έδαφος και σε σπασμένες πλαγιές.
【 : Γεωτεχνικό Γεωτρύπανο】✔ Ενίσχυση Θεμελίωσης & Μικροπίσχοι
Τα αυτοδιάτρητα μπουλόνια αγκύρωσης συχνά λειτουργούν παράλληλα με:
【 : Περιστροφικό Γεωτρύπανο】
【 :Υδραυλικό ερπυστριοφόρο εξοπλισμό】
Σύγκριση: SDA Bolt vs Traditional Anchor
| Παραδοσιακή Μέθοδος | Μπουλόνι SDA |
|---|---|
| Χρειάζεται περίβλημα | Δεν απαιτείται περίβλημα |
| Η γεώτρηση καταρρέει εύκολα | Σταθερή γεώτρηση ακόμα και σε χαλαρό έδαφος |
| Αργή κατασκευή | Υψηλή ταχύτητα εγκατάστασης |
| Διαδικασία πολλαπλών-βημάτων | Διάτρηση σε ένα-βήμα + αρμολόγηση + αγκύρωση |
Πώς λειτουργούν τα μπουλόνια SDA με τα άλλα προϊόντα σας
Για να βελτιωθεί η απόδοση της γεώτρησης, ένα σύστημα SDA συχνά συνδυάζεται με:
✔ Βιδωτός αεροσυμπιεστής
Παρέχει συνεχή ροή αέρα υψηλής-πίεσης για διάτρηση.
【 :Κινητός αεροσυμπιεστής με κοχλία】
✔ DTH Hammer & DTH Bit
Κατά τη γεώτρηση σε σκληρότερους γεωλογικούς σχηματισμούς.
【 :DTH Hammer Series】
✔ Γεωτρύπανο γεώτρησης πηγαδιού νερού / Εξέδρα γεώτρησης με ερπυστριοφόρο
Χρησιμοποιείται για προετοιμασία εδάφους και προ{0}}γεώτρηση υποστήριξης.
【 : Γεωτρύπανο γεώτρησης νερού】
【 : Ερπυστριοφόρο Πνευματικό Γεωτρύπανο】
Γιατί να επιλέξετε το μπουλόνι αγκύρωσης Dminingwell Self Drilling;
Ράβδοι αγκύρωσης από χάλυβα υψηλής- αντοχής
Πλήρης γκάμα από T30–T76
Παραγωγή με πιστοποίηση CE/ISO-
Προσαρμοσμένα μήκη, τρυπάνια, επιστρώσεις και αξεσουάρ
Μεγάλο απόθεμα & γρήγορη παράδοση
Ισχυρή τεχνική υποστήριξη και-μακροπρόθεσμη εμπειρία έργου
与企业品牌类内链自然结合:
【 :Σχετικά με το Dminingwell】
FAQ
Ε1: Μπορούν τα Self Drilling Anchor Bolts να χρησιμοποιηθούν σε αμμώδεις ή καταρρεόμενους σχηματισμούς;
Ναί. Τα μπουλόνια SDA είναι σχεδιασμένα για αδύναμο, χαλαρό και καταρρέον έδαφος όπου οι παραδοσιακές αγκυρώσεις αποτυγχάνουν.
Ε2: Μπορώ να επιλέξω τον δικό μου τύπο τρυπανιού;
Φυσικά. Προσφέρουμε κομμάτια πηλού, σταυρωτά κομμάτια, κομμάτια καρβιδίου και κομμάτια φτερών ανάλογα με την κατάσταση του βράχου.
Ε3: Παρέχετε πλήρη συστήματα SDA;
Ναί. Διατίθενται κοίλες ράβδοι, ζεύκτες, παξιμάδια, πλάκες, μύτες και αξεσουάρ αρμολόγησης.
Ε4: Διατίθεται αντιδιαβρωτική επίστρωση;
Ναι, μπορεί να προστεθεί-γαλβανισμός εν θερμώ ή εποξειδική επίστρωση για-μακροπρόθεσμα έργα.
Ε5: Μπορούν τα μπουλόνια SDA να λειτουργήσουν με τις εγκαταστάσεις γεώτρησης;
Ναί. Τα μπουλόνια SDA είναι πλήρως συμβατά με τις μηχανές διάτρησης Dminingwell:
