Μικρή κάτω από την οπή γεώτρηση είναι ένας εξοπλισμός γεώτρησης που ενσωματώνει την τεχνολογία γεώτρησης σφυριών κάτω από την οπή και είναι κατάλληλος για μεσαίες σκληρές διαμορφώσεις . που χρησιμοποιείται ευρέως σε ενίσχυση των θεμελίων, το Water Well Drilling, η αγκυροβόληση και τα άλλα πεδία . συγκρίθηκαν με το όχημα ή το crawler drilling, το bracket-down-the-hole driller. δομή και ισχυρή κινητικότητα και είναι κατάλληλη για λειτουργίες σε μικρούς χώρους ή σε βουνά και πλατφόρμες .
一 Τι είναι μικρό κάτω από τη διάτρηση τρύπα;

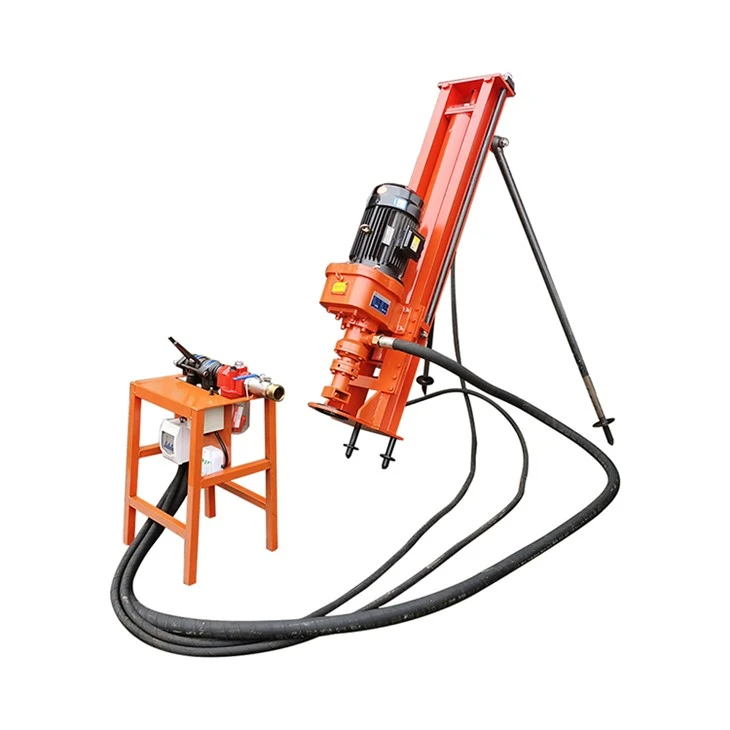

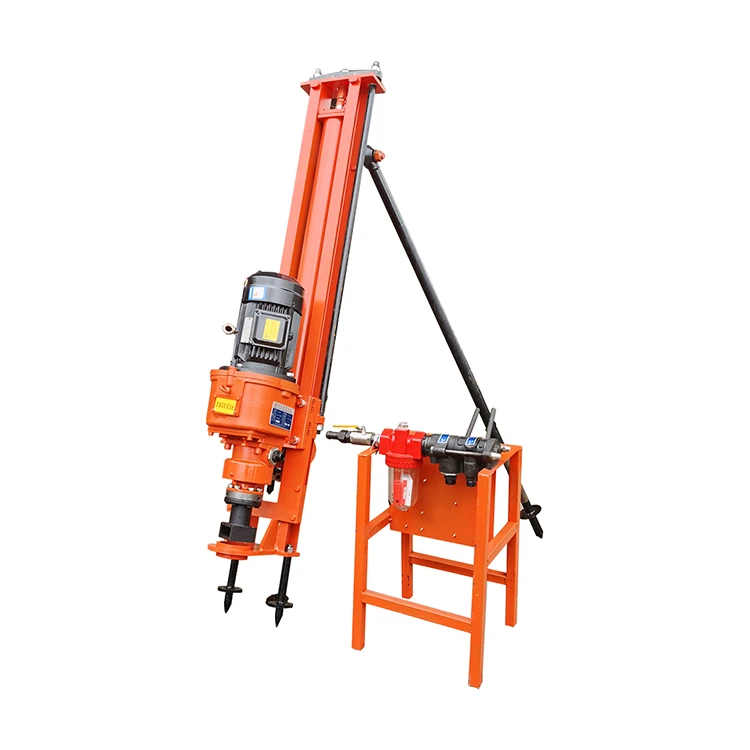

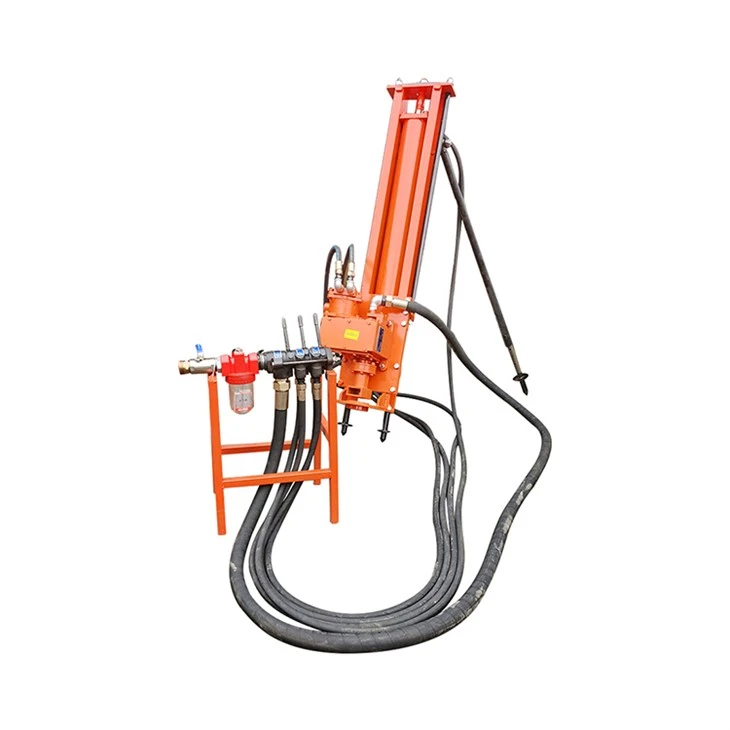

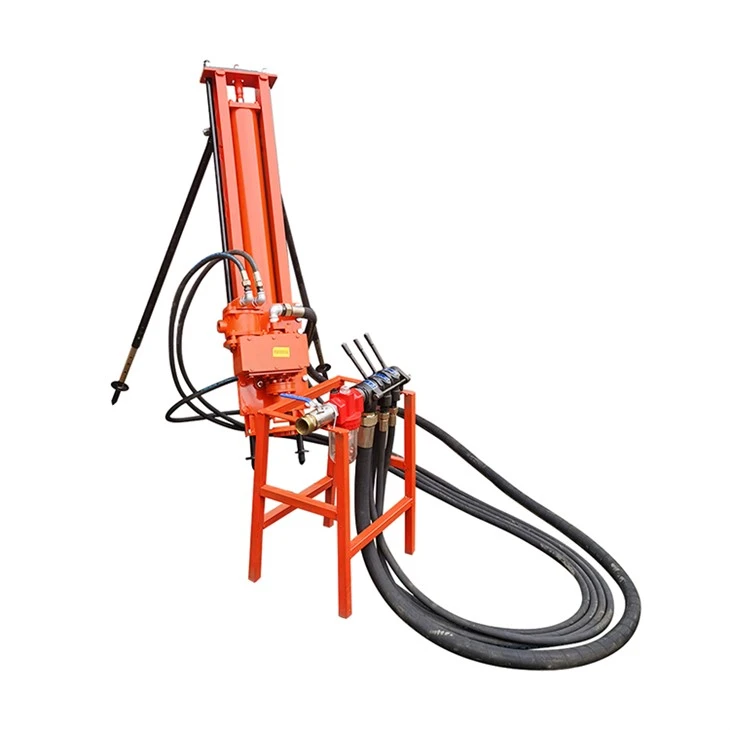

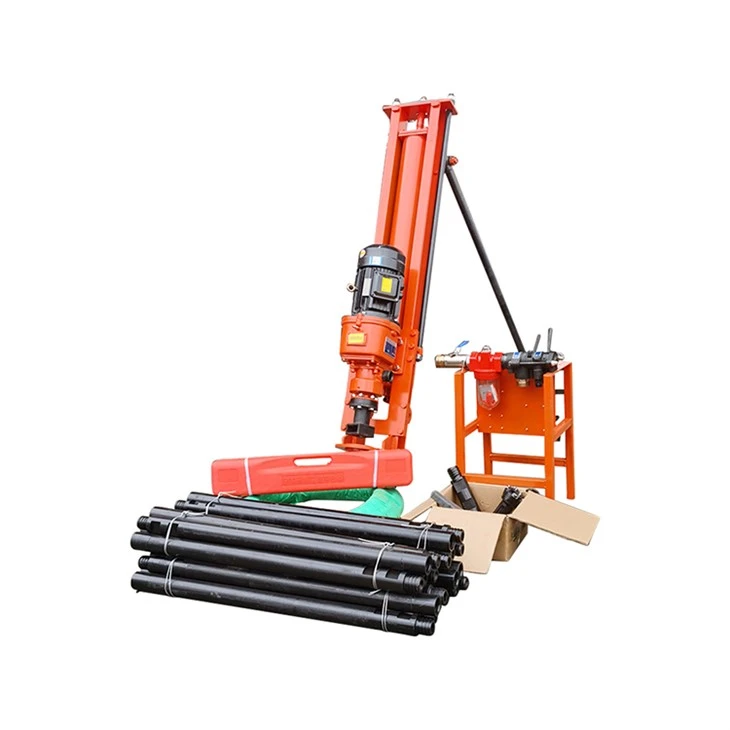

Μικρή κάτω από την οπή γεώτρηση είναι ένας εξοπλισμός γεώτρησης με υποστήριξη ως βασική δομή, εξοπλισμένη με ένα σύστημα ηλεκτρικής ενέργειας, μια συσκευή κρούσης κάτω από την τρύπα, έναν μηχανισμό πρόωσης και ένα σύστημα ελέγχου . Η αρχή λειτουργίας του είναι να χρησιμοποιεί τον αέρα υψηλής πίεσης για να οδηγήσει το σφυρί προς τα κάτω για την αποτελεσματική διάτρηση της επίδρασης και τη συνεργασία με τον μηχανισμό περιστροφής για να σπάσει το βράχο και το σχήμα του borehole {
2 Μικρή κάτω από τη δομική σύνθεση της οπής γεώτρησης
Rack σώμα (βραχίονα)
Είναι συνήθως ένα πλαίσιο δομής από χάλυβα με σταθερά πόδια ή συρόμενη βάση, η οποία μπορεί να μετακινηθεί χειροκίνητα ή να ρυθμιστεί σε ένα μικρό εύρος. Μπορεί να είναι εξοπλισμένο με μια συσκευή ανύψωσης για να ρυθμίσει το ύψος ή τη γωνία γεώτρησης (όπως οριζόντια διάτρηση, λοξή διάτρηση, κατακόρυφη διάτρηση) .
DTH Hammer + Bit
Χρησιμοποιείται για να επικοινωνήσετε άμεσα με τους σχηματισμούς βράχου και να τους σπάσετε με αντίκτυπο υψηλής συχνότητας. Το σφυρί κάτω από την οπή οδηγεί το έμβολο για να μετακινηθεί σε υψηλή ταχύτητα μέσω πεπιεσμένου αέρα .
Προμήθεια
Συνήθως οδηγείται από έναν κύλινδρο ή μια αλυσίδα, ο οποίος μπορεί να επιτύχει σταθερή πρόοδο του εργαλείου γεώτρησης. Η δύναμη πρόωσης επηρεάζει άμεσα το βάθος διάτρησης και την απόδοση .
Περιστρεφόμενη κεφαλή (κεφαλή ισχύος)
Παρέχει περιστροφική κίνηση για το τρυπάνι και συνεργάζεται με το σφυρί προς τα κάτω για να σπάσει το βράχο . Οι λειτουργίες κίνησης περιλαμβάνουν υδραυλικά, ηλεκτρικά ή πνευματικά .
Σύστημα πηγής αέρα
Ένας εξωτερικός συμπιεστής αέρα βιδών (E . G . 17 bar/24 bar, 10-30 m³/min) απαιτείται συνήθως για να παρέχει τον συμπιεσμένο αέρα που απαιτείται για το σφυρί προς τα κάτω για να λειτουργήσει .
Σύστημα ελέγχου
Συμπεριλαμβανομένων των λειτουργιών όπως η πρόωση, η περιστροφή, η απογείωση και η προσγείωση, η ρύθμιση της γωνίας κ.λπ. .; Τα μοντέλα high-end μπορούν να είναι εξοπλισμένα με προαιρετικό ασύρματο τηλεχειριστήριο ή ηλεκτρική κονσόλα ελέγχου .
3 Βασικά οφέλη
Συμπαγής δομή και ευέλικτη λειτουργία
Μικρό αποτύπωμα, μπορεί να χρησιμοποιηθεί σε στενό, απότομο και ακανόνιστο έδαφος .
Ισχυρή προσαρμοστικότητα
Μπορεί να τρυπήσει σκληρό βράχο, μαλακό βράχο, χαλαρό στρώμα και άλλες γεωλογικές συνθήκες.
Μπορεί να χρησιμοποιηθεί για κάθετη, λοξή ή οριζόντια διάτρηση .
Χαμηλό κόστος
Δεν υπάρχει ανάγκη για ένα πλήρες πλαίσιο οχήματος, το κόστος κατασκευής και μεταφοράς είναι χαμηλότερο από τα οχήματα που τοποθετούνται σε γεώτρηση.
Κατάλληλο για μικρά και μεσαίου μεγέθους έργα ή τοπικά έργα .
Εύκολη συντήρηση
Απλή δομή, λίγα εξαρτήματα, εύκολο στη συντήρηση και διατήρηση.
Τα περισσότερα μέρη είναι εξαιρετικά ευπροσάρμοστα και εύκολο να αντικατασταθούν .
4 τυπικά σενάρια εφαρμογής
Ανοιχτή γεώτρηση και εκτόξευση ορυχείων
Τρεγώνα οπής άγκυρας κλίσης
Μικροεπίστητη γεώτρηση νερού
Διάτρηση Ιδρύματος
Γεωθερμικές τρύπες, μικρές τρύπες
5 Αναφορά τεχνικής παραμέτρου (παράδειγμα)
| Σχέδιο |
Παράμετρος |
| Εύρος διαμέτρου γεώτρησης |
90-165 mm |
| Μέγιστο βάθος διάτρησης |
30-60 米 (ανάλογα με το στρώμα βράχου και τον όγκο του αέρα) |
| Προχωρημένο εγκεφαλικό επεισόδιο |
1.5–3 米 |
| Πίεση αέρα εργασίας |
1.2-2.5 MPa (12-25 bar) |
| Κατανάλωση αέρα |
10-26 m³/λεπτό |
| Ταχύτητα περιστροφής |
0 - 80 σ.α.λ. |
| Προχωρημένη δύναμη/δύναμη ανύψωσης |
3000–6000 N |
| Συνολικό βάρος μηχανής |
800-1800 kg (διαφορετικά μοντέλα) |
| Λειτουργία μονάδας δίσκου |
Ηλεκτρικό / ντίζελ / πνευματικό |
6 Σύγκριση με ασκήσεις DTH Crawler/
| Σχέδιο |
Μικρό κάτω από τη διάτρηση της οπής |
Γυρίστε κάτω από το τρυπάνι τρύπα |
Τοποθετημένο στο όχημα κάτω από το τρυπάνι τρύπα |
| Κόστος |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Κινητικότητα |
★★ ☆☆☆ (χειροκίνητο/περονοφόρο) |
★★★★ ☆ (μονάδα δίσκου) |
★★★★★ (κίνηση υψηλής ταχύτητας) |
| Προσαρμοστικότητα στον χώρο εργασίας |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Επίπεδο αυτοματισμού |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Κατάλληλο για σενάρια κατασκευής |
Μικρά έργα/στενές τοποθεσίες |
Μεσαία και μεγάλα ορυχεία/επίπεδη γη |
Λειτουργία κινητής τηλεφωνίας/Deep Well Engineering |
7 Συμπέρασμα
Το τρυπάνι προς τα κάτω του τύπου, είναι ένας οικονομικός, πρακτικός και προσαρμόσιμος εξοπλισμός γεώτρησης, ο οποίος είναι πολύ κατάλληλος για έργα με σύνθετα εδάφη, περιορισμένο χώρο κατασκευής ή περιορισμένο προϋπολογισμό . ειδικά στην κατασκευή των οπών έκρηξης, την υποστήριξη αγκυροβόλησης και το μικρό γεωθερμικό νερό, η γεώτρηση του βραχίονα.
Εάν έχετε συγκεκριμένες απαιτήσεις κατασκευής (όπως διάμετρο οπών, βάθος, τύπος βράχου), μπορώ να συστήσω το κατάλληλο μοντέλο και διαμόρφωση για εσάς .
